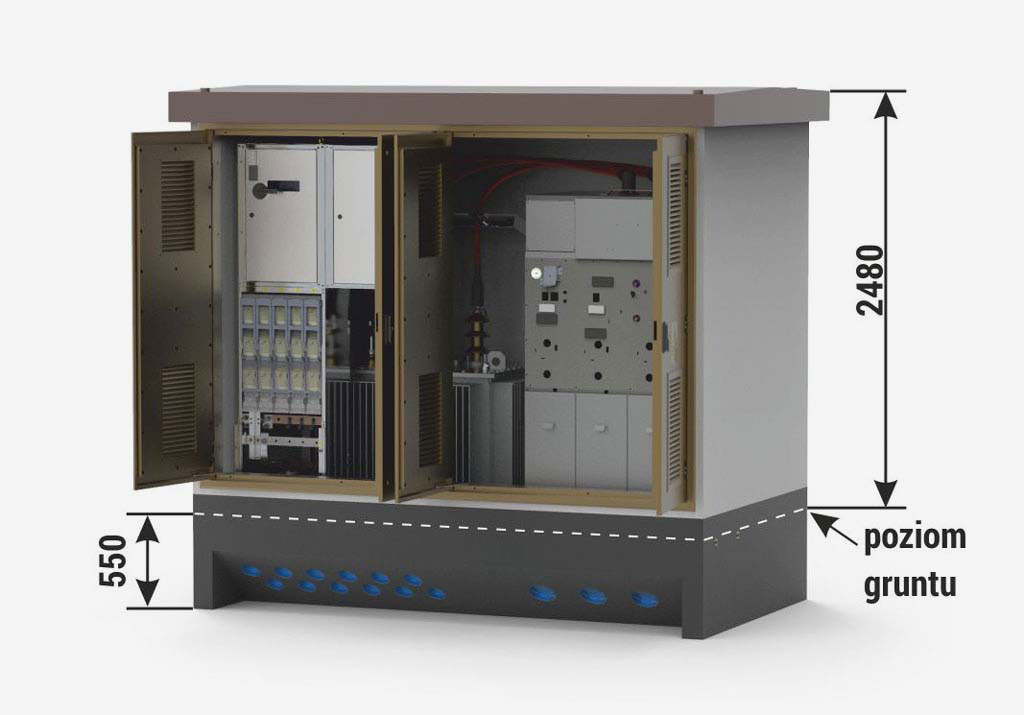

Mzb1 20/630 - transformatorių stotis betoniniame korpuse su išorine paslauga

Techniniai parametrai / Konfigūravimo galimybės

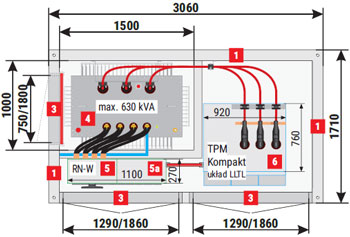

Transformatorius* (4) Didžiausia galia / dydis 630 kVA / 950 x 1550 x 1850 [mm]
Vidinio lanko atsparumo klasifikacija IAC-AB-20 kA-1s
10 talpinimo klasė
MV LV skirstomųjų skydų elektriniai parametrai
Nominali įtampa iki 25 kV iki 0,69 kV
Nominali srovė nuo 630 A iki 1250 A
Vardinė trumpalaikė atsparumo srovė iki 25 kA (1 s) iki 25 kA (1 s)
Vardinė didžiausia atsparumo srovė iki 63 kA iki 55 kA
Skirstomieji įrenginiai** Tipas Maksimalus skyrių skaičius
nN (5) RN-W 12
SN (6) Rotoblock (1000 mm) 1 (galima tik "b" variante)
TPM / TPM Kompakt 3 (TLL arba WLL) / 4 (LLTL)

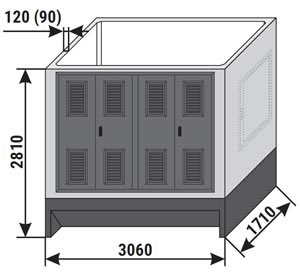

Svoris / plotas 3,06 x 1,71 (3 x 1,65)
pagrindinis korpusas: 9 000 (8 000) kg
betoninis stogas: 2000 kg
naudingas plotas: 4,06 m2
