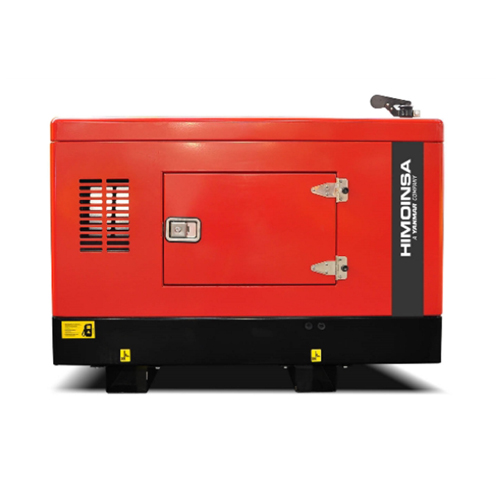

GENERATORIAUS HYW 20 T5

GENERATORIAUS
HYW 20 T5
GENERATORIAUS RINKINYS Maksimali galia E.S.P .: - apibrėžia didžiausią avarinę galią, kurią
gali pasiekti generatorių dingus elektrai
pagrindinis. Neleidžiama perkrauti. Suvestinė
turėtų būti parinkta taip, kad vidutinė apkrova neviršytų
70 % L.T.P. Leidžiamas bendras darbo laikas.
P.R.P. (Pagrindinė galia) ISO 8528: (Pirminė galia) – galima maks
galia per vieną kintamą ciklą, kurią galima gauti
tarp rekomenduojamų priežiūros intervalų iki
neribotos valandos; Leidžiama 10% perkrova
ne daugiau kaip 1 valandą už kiekvieną 12 darbo valandų; per 24 valandas neturėtų
gauti daugiau nei 80% P.R.P. 10% perkrova tik metu
reglamentas
Didžiausia galia E.S.P. 22 kVA / 17,6 kW
Nominali galia P.R.P. 20 kVA / 16 kW
Nominali srovė 28,87 A
Nominali įtampa 400V
50 Hz dažnis
Pirmiau nurodyti parametrai pagrįsti prielaida, kad įrenginys veiks ne aukštesnėje kaip 27oC aplinkos temperatūroje ir jokiame aukštyje.
daugiau nei 1000 m virš jūros lygio
IŠĖJIMO VARIKLIS, KURIS NEVEIKIA:
• variklis
• generatorius
• baterijos
• įrenginio elektros instaliacija
• kuro bakas su instaliacija
• vibroizoliatoriai
• iškvėpimo kompensatorius
• duslintuvas
• eksploataciniai skysčiai (be kuro)
• pagalbinė ir galios išėmimo spinta
• generatoriaus apsauga (maitinimo jungiklis)
• mikroprocesorinė valdymo sistema
• elektrinių ir mechaninių parametrų rodikliai
• akustinis gedimo signalas
Gamintojas YANMAR
Tipas 4TNV84TBGGEH
Galia 21 kW
Cilindrų skaičius ir išdėstymas 4 eilutėje
Greičio reguliatorius ** mechaninis
Talpa (l) 1,995
Dyzelinis kuras
12 V instaliacija
3A etapo emisija*
Variklio sūkiai 1500 aps./min
GENERATORIAUS P O SA NO P CJ ON A LNE:
• išorinis kuro bakas
• sinchronizavimas
• vėdinimo sistema
• išmetamųjų dujų išmetimo sistema
• apsauga nuo liekamosios srovės
• agregato vykdymas skirtingos įtampos versijoje
• išorinės ATS spintelės (IP54) sukūrimas
• kibirkščių slopintuvas
• stebėjimas (GSM, LAN)
• pamato plokštė
• garantinis ir pogarantinis aptarnavimas
Nominali įtampa 400V
Galios koeficientas 0,8
Tipas Brushless
Sinchroninis
Apsaugos laipsnis IP23
Pirmadienis vardinė 20 kVA
Izoliacijos klasė H.
AVR DVR tipas, skaitmeninis
* PAGAL DIREKTYVĄ 97/68/EB DĖL MAŠINOSE MONTUOTAMŲ DEGIMO VARIKLIŲ IŠMETAMŲ DUJŲ IR DULKŲ APRIBOJIMO
SAVAEIGIS, BE KELIŲ. ** PAGAL PN-ISO 8528-5: 2013 STANDARTĄ
STANDARTINIS VAIRUOTOJAS
Vairuotojo tipas: AMF 25
Intuityvi grafinė sąsaja
Realaus laiko laikrodis su įkraunama baterija
Tinklo maitinimo valdymas, automatinis generatoriaus paleidimas
Įvykių žurnalas: iki 119 elementų
Srovės vertės matavimas 3 etapais
Tinklo ir generatoriaus įtampos matavimas
Aktyvios, reaktyviosios ir tariamosios galios matavimas
Generatoriaus aktyviosios ir reaktyviosios energijos skaitiklis
Darbo laiko skaitiklis
Akumuliatoriaus įtampos matavimas
Kuro lygio matavimas
Generatoriaus apsauga (dažnis, įtampa, asimetrija,
perkrova)
Palaikymas varikliams su CAN protokolu pagal JI939
RS 485 Modbus ir RS232 ryšys (reikalingas IL modulis
NT RS232-485)
GPRS nuotolinė paslauga (reikalingas IL-NT GPRS modulis)
Nuotolinis valdymas internetu (reikalingas UB-Lite modulis)
Nemokama InteliMonitor sistema parametrams peržiūrėti
agregatų
Nemokama WebSupervisor programa, skirta Android arba iOS
visuminio laivyno peržiūra
Pranešimų apie klaidas siuntimas SMS žinute arba
paštas (reikalingas IL-NT GPRS arba IB-Lite modulis)
NAUDOJIMAS. MONTAVIMO GAIRĖS
Alyvos tipas Titan Cargo 15W40 Galios tiekimo metodas,
sraigtiniai gnybtai Jungiklio gnybtai
Alyvos bako talpa 7,4 l Galios tiekimo kabeliai,
lanksti linija
lankstus 2x5x150
mm2 (Aušinimo skysčio tipas Vanduo Paklausos linijos, lankstus kabelis lankstus 3x2,5 mm2
(Aušinimo skysčio kiekis 5,8 l Išmetimo vamzdžio skersmuo maks. 7 m,
4 alkūnės nuo 114,3 mm iki 6 m
Laikotarpis tarp skysčio keitimo 1000 h / 2 metai
Kuro atitiktis EN 590 standartui. Žarnos virš 30mb derintis su AKMEL techniniu skyriumi
Baterijos talpa 85 Ah
Kuro filtro keitimas 500h / 1m
Alyvos ir alyvos filtro keitimas Po pirmųjų 100 val.
tada kas 500 h / 1 metus
Pagrindo matmenys
(šarvuotas)
ilgis Plotis
2400/1300 mm
Degalų sąnaudos esant 100% apkrovai 4,95 l/val
Degalų sąnaudos esant 75% apkrovai 3,54 l/val
Degalų sąnaudos esant 50% apkrovai 2,72 l/val
ŠALDYKLIO PARAMETRAI TYLIME BŪTE
Matmenys (P x P x A) 2100 x 975 x 1350 mm
Svoris 800 kg
Kuro bako talpa 100 l
Akustinis slėgis Lpa (7m) [dB] 60 ± 2,4
GARANTIJA:
Aušintuvai, veikiantys kaip atsarginė galia: 60 mėnesių su 1000 darbo valandų riba
atlikti reikiamus periodinius patikrinimus,
Nepertraukiamo veikimo agregatai 12 mėnesių, ne daugiau kaip 1000 darbo valandų
Duomenų lape pateikti duomenys gali keistis. Pavyzdinės nuotraukos
Versija: 10.2019
